پچ پنل چیست و کاربردهای آن در شبکه

پچ پنل
آخرین آپدیت: ۱۶ مرداد ۱۴۰۰ نویسنده: تیم تولید محتوا تاریخ انتشار: ۱۶ مرداد ۱۴۰۰ تعداد دفعات نمایش : 34 برچسب:
دسته بندی:

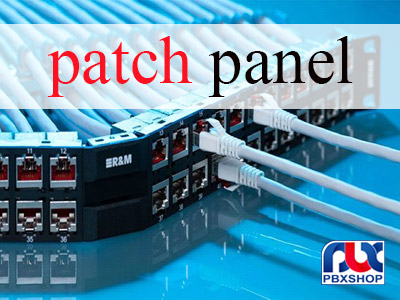

پچ پنل چیست؟

امروزه حرف اول را در دنیای دیجیتال و تکنولوژی، شبکه‌های بی سیم و استفاده از آن‌ها می‌زند. اما باز هم برای دستیابی به سرعت بیشتر نیاز به شبکه سیمی احساس می شود. برای راه‌اندازی این شبکه‌های سیمی، اولین موردی که نیاز است، پچ پنل می‌باشد. در واقع این ابزار موثر و انعطاف‌پذیر شبکه، وظیفه مرتب‌سازی مرکز داده یا اتاق سرور را دارد. در پاسخ به سوال پچ پنل چیست باید گفت این ابزار یکی از قدیمی‌ترین ابزار شبکه به حساب می‌آید و در حال حاضر نیز از محبوبیت بالایی برخوردار است.

پچ پنل

این ابزار یک قطعه سخت‌افزاری مستطیل شکل است که شامل تعدادی پورت برای اتصال انواع کابل‌ها نظیر کابل‌های LAN یا فیبر نوری می‌ باشد. Patch Panelها می‌توانند شامل چند پورت بوده و بسیار کوچک باشد و یا شامل تعداد زیادی پورت بوده و بسیار بزرگ باشد. همچنین این نوع ابزار سخت‌افزاری قابلیت اتصال به دستگاه‌های مختلف IT را داشته و می‌تواند آن‌ها را نیز به یکدیگر وصل کند.

از مزایای استفاده از پچ پنل‌ها که به عنوان مهم‌ترین جز مراکز داده به حساب می‌آیند می‌توان به موارد زیر اشاره کرد؛

  •  سهولت در اضافه کردن دستگاه‌های جدید به شبکه.

  •  کابل‌ها به صورت منظم قرار می‌گیرند و از شلوغی شبکه کاسته می‌شود.

  •  تعمیر و نگهداری شبکه در هنگام استفاده از پچ پنل آسان‌تر خواهد شد.

  •  به علت استفاده از کابل‌های کوتاه‌تر، هزینه استفاده از Patch Panel کمتر می‌شود.

پچ پنلاستفاده از پچ پنل در تلفن‌های تحت شبکه

اهمیت استفاده از پچ پنل (Patch Panel) در شبکه

همان طور که بیان شد استفاده از Patch Panel در شبکه ضروری نیست اما در صورت عدم استفاده از آن سیستم دچار مشکلات خاصی خواهد شد. این مشکلات در سیستم‌های کوچک دیرتر بروز خواهند کرد، این در حالی است که در سیستم‌های بزرگ ضرورت استفاده از پچ پنل زودتر نمایان خواهد شد.

پچ پنل

اولین مشکلی که در صورت عدم استفاده Patch Panel بروز خواهد کرد، خرابی سوکت‌های شبکه است. برای قطع کردن تماس شبکه با یک سری تجهیزات خاص، باید ارتباط شبکه را از طریق خارج کردن سوکت با آن تجهیزات قطع کرد. با انجام مداوم این عمل به سرعت سوکت‌های شبکه خراب شده و نیاز به تعویض خواهند داشت که همین موجب ایجاد هزینه‌های اضافی و زیادی برای شرکت می‌شود.

دومین مشکل در هنگام انتقال دو کاربر در یک محیط اتفاق می‌افتد. برای انتقال باید مسیرهای کابل‌کشی تغییر کنند که همین موجب اتلاف وقت زیاد و صرف هزینه‌های گزاف می‌گردد. این در حالی است که با استفاده از Patch Panel می‌توان با یک پچ کورد، پورت‌های مربوط به هر کاربر را به راحتی منتقل نمود. همچنین برای قطع ارتباط نیازی به خارج کردن سوکت نیست و سوکت‌ها طولانی عمر بیشتری خواهند داشت.

پچ پنلپچ پنل به عنوان یک تابلو ایستا

انواع پچ پنل:

پچ پنل های موجود در بازار به سه دسته تقسیم‌بندی می شوند؛

  1.  پنل‌های اترنت یا مسی

  2.  پنل‌های فیبرنوری

  3.  پنل‌های POE

هرکدام از این سه مدل، برای کابردهای خاصی و در شبکه‌های متفاوت مورد استفاده قرار می‌گیرند که در ادامه با آن‌ها بیشتر آشنا خواهیم شد.

۱. پنل‌های اترنت:

پنل‌های اترنت خود به دو دسته دیگر تقسیم‌بندی می‌شوند؛

  • پنل اترنت Cat5e/Cat6: همان طور که از اسم این پنل نیز مشخص است از آن برای کابل‌ها مسی محافظت شده از نوع Cat5e یا Cat6 استفاده می‌شود.
  • پنل اترنت Keystone: از این پنل برای طراحی‌های شبکه استفاده می‌کنند. در زمانی که کاربر مطمئن نیست کدام یک از این دو Patch Panel برای استفاده در شبکه آن کارآمد هستند بهتر است از پنل اترنت Keystone استفاده کند تا بعدها بر اساس نیازهای خود، یک اتصال ترکیبی را ایجاد کند.

پچ پنلموارد استفاده از پنل مسی یا اترنت

۲. پنل‌های فیبر نوری:

پنل‌های فیبر نوری در سه مدل مختلف تولید شده و در بازار عرضه می‌شوند؛

  • پنل فیبر نوری استاندارد: برای بارگذاری این نوع پچ پنل باید از یکی از آداپتورهای LC یا SC یا MTP استفاده شود. در واقع ای نوع پنل فیبر نوری به عنوان یک میانجی بین کمربند اصلی شبکه و کابل‌ها شناخته می‌شود.
  • پنل فیبر نوری Breakout: این نوع پنل برای کابل‌کشی با چگالی بسیار بالا طراحی شده است. کابل‌کشی‌های شبکه ۴۰G-10G و ۱۰۰G-25G به صورت اختصاصی با استفاده از پنل فیبر نوری Breakout انجام می‌شود.
  • پنل فیبر نوری ماژولار: از مهم‌ترین انواع پنل‌های فیبر نوری پنل ماژولار و پنل آداپتور چند رسانه‌ای هستند. از پنل فیبر نوری ماژولار برای مدیریت کابل‌کشی به صورت افقی استفاده می‌کنند و آداپتور چند رسانه‌ای برای تبدیل کردن پنل آداپتور شبکه با چگالی بالا کاربرد دارد.

۳. پنل‌های POE:

از مهم‌ترین کاربرد این نوع پنل، استفاده آن در تلفن تحت شبکه است. با استفاده از پنل‌های PEO دیگر نیازی به تأمین منبع برق جداگانه برای دستگاه‌های شبکه نیست. در صورت استفاده از پچ پنل، برق دستگاه‌های شبکه از طریق کابل‌های تأمین می‌شود.
در مجموعه پی بی ایکس شاپ انواع پنل‌های PEO ارائه می‌شود و همچنین با استفاده از مجموعه‌های آموزشی این مجموعه می‌توان بهتر با مفهوم شبکه تلفن آشنا شد و پنل را به صورت کاربردی مورد استفاده قرار داد.

پچ پنلپنل PEO بهترین انتخاب برای تلفن‌های تحت شبکه

کاربرد انواع پچ پنل (Patch Panel)

Patch Panel ها قابلیت اتصال خطوط ورودی و خروجی در شبکه را دارند. کابل‌های شبکه همان پورت‌ها و خطوط داخلی هستند و پچ کورد نیز به خروجی تجهیزات متصل می‌شود. با توجه به ضرورت استفاده از نوع پنل‌ها می‌توان از اتصال مستقیم ایستگاه‌های کاری با کابل‌های شبکه جلوگیری نمود.

هنگامی که کاربر خواستار اتصال دستگاه‌های مختلف مختلفی مانند مودم، روتر و غیره به یک ایستگاه کاری است، به جای اتصال مستقیم می‌توان از پچ پنل مناسب آن شبکه استفاده کرد. در صورت این استفاده عیب‌یابی و تعمیر تجهیزات و کابل‌ها در آینده آسان‌تر خواهد شد. در زمانی که Patch Panelها از شبکه LAN پشتیبانی می‌کنند، توانایی اتصال دستگاه به یکدیگر و حتی خطوط خارجی نیز وجود دارد.

تنها وظیفه اصلی Patch Panel مانند یک تابلوی ایستا بوده و به صورت یک جعبه تقسیم در محیط به انتقال آسان داده‌ها کمک می‌کند. همین مورد موجب شده است تا Patch Panel به عنوان یکی از اجزای اصلی شبکه شناخته شود و استفاده از آن به نوعی ضروری به حساب آید.

پچ پنلکاربردهای متفاوت پچ پنل در شبکه‌ها
