ماژول فیبر نوری میکروتیک S-RJ01

توضیحات

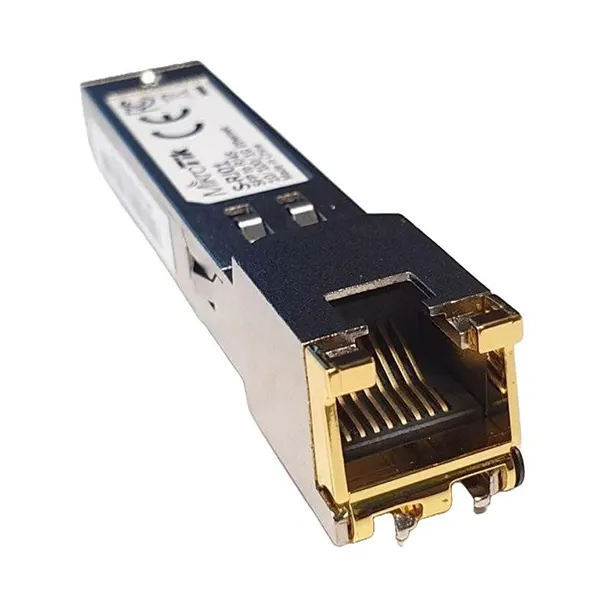

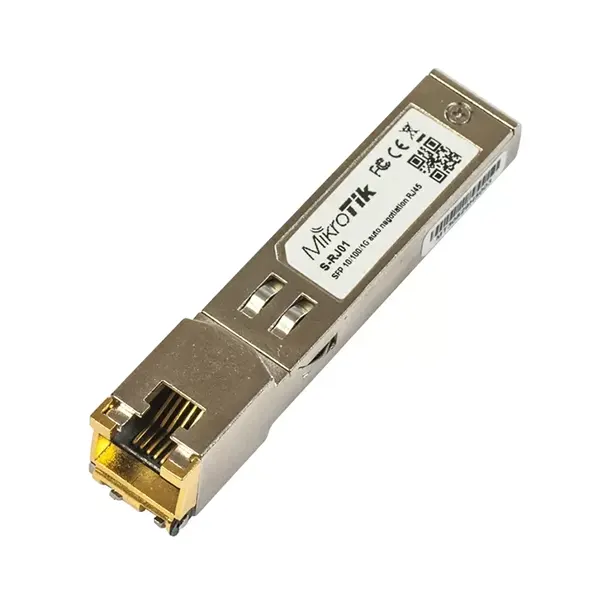

ماژول فیبر نوری میکروتیک S-RJ01

ماژول فیبر نوری میکروتیک S-RJ01 یکی از مبدل های باکیفیت کمپانی میکروتیک می باشد. به طور کلی هدف از طراحی و تولید ماژول های فیبر نوری تبدیل سیگنال های دیجیتال یا اترنت به فیبر نوری است. با این قابلیت داده و اطلاعات با سرعت بالاتری رد و بدل می شوند. بنابراین کاربران می توانند از این رابط کوچک و جمع و جور به منظور انتقال دیتا با سرعت بالا استفاده کنند. رابط فیبر نوری می تواند بین دو دستگاه یا دو اپلیکیشن ارتباط برقرار کند حتی اگر فاصله دو دستگاه در یک شبکه زیاد باشد.

البته برای تبدیل سیگنال های دیجیتال به فیبر نوری ماژول حتما باید در یک پورت SFP مخصوص به خود قرار بگیرد. در واقع برند میکروتیک یک ماژول SFP پورت مسی RJ45 طراحی نمود که قابل استفاده در دستگاه هایی است که دارای پورت SFP یا یک پورت شبکه گیگابیت اترنت با سرعت ۱۰۰۰/۱۰۰/۱۰ هستند. این ماژول فیبر نوری با روتر مدل +CCR1016-12S-1s در بازار فروش تجهیزات شبکه عرضه می شوند. البته کاربران در صورت نیاز می توانند این محصول را به صورت تکی خریداری کنند.

حال اگر شما هم قصد استفاده از ارتباطات و اتصالات فیبر نوری از طریق ماژول S-RJ01 میکروتیک (Mikrotik) را دارید با ما در ادامه مطلب همراه باشید.

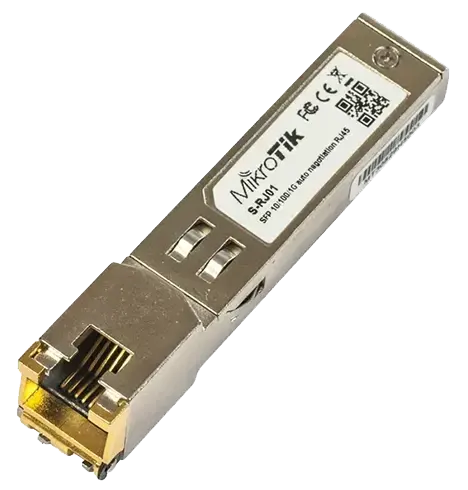

ماژول فیبر نوری میکروتیک مدل MikroTik S-RJ01

ماژول های فیبر نوری بر اساس سرعت با هم فرق دارند. بر این اساس ماژول های فیبر نوری به انواع +SFP، SFP و ماژول فیبر نوری +QSFP تقسیم می شوند. به ماژول هایی که سرعت انتقال دیتای آن ها به ۱ گیگ می رسد ماژول SFP می گویند. این ماژول ها حتما باید در پورت SFP قرار بگیرند.

ماژول های +SFP ماژول هایی هستند که سرعت آن ها به ۱۰ گیگ می رسد. محل قرار گیری این ماژول ها در پورت +SFP است. به ماژول هایی که سرعت آن ها به ۴۰ گیگ می رسد ماژول های +QSFP می گویند. این ماژول فیبر نوری در پورت +QSFP باید قرار بگیرد.

از آنجایی که سرعت انتقال دیتای ماژول فیبر نوری میکروتیک S-RJ01 1.25Gbps  است این ماژول از نوع SFP (Small form-factor pluggble) می باشد. SFP مخفف عبارت Small Form-Factor Pluggable  به معنی فرم کوچک قابل حمل است.  بنابراین حتما باید در پورت SFP قرار بگیرد. ماژول های فیبر نوری SFP رابط های سخت افزاری هستند که می توانید آن ها را در تجهیزاتی که دارای قابلیت فیبر نوری یا پورت ماژول هستند قرار دهید. با قرار دادن این ماژول ها به سرعت می توانید از قابلیت های ماژول فیبر نوری بهره مند شوید.

معرفی ماژول فیبر نوری میکروتیک S-RJ01

همانطور که اشاره نمودیم ماژول S-RJ01 میکروتیک  (Mikrotik)از نوع SFP می باشد. برند میکروتیک این ماژول را به گونه ای طراحی کرد که با اکثر دستگاه هایی که دارای پورت SFP هستند سازگار باشد. بنابراین می توانید این ماژول را به پورت‌ های Gigabit SFP دستگاه های دیگر وصل کنید.

یکی از مهمترین ویژگی های ماژول های فیبر نوری برقراری ارتباط بین دو دستگاه از مسافت دور است. ماژول فیبر نوری میکروتیک S-RJ01 نیز از این قاعده مستثنی نمی باشد. این ماژول از مسافت ۱۰۰ متر پشتیبانی می کند. بنابراین دستگاهی که می خواهید با آن از طریق فیبر نوری ارتباط برقرار کنید تا ۱۰۰ متر می توانند از هم فاصله داشته باشند. ولی بیشتر از این مسافت دیگر ارتباطی برقرار نمی شود.

این ماژول از استاندارد IEEE Std 802.3TM-2002  پشتیبانی می کند و دارای قالب استاندارد MSA SFP  می باشد. از دیگر ویژگی های ماژول فیبرنوری Mikrotik S-Rj01 می توان به پشتیبانی از استاندارد جهانی محیط زیست RoHS اشاره نمود.

 میکروتیک این ماژول فیبر نوری را به گونه ای طراحی کرد که بتواند دمای بالا و پایین را تحمل کند. به همین دلیل ماژول فیبر نوری میکروتیک S-RJ01 قابلیت کار کردن در دمای ۰ C +85 C را دارد.

وظیفه ماژول فیبر نوری میکروتیک S-RJ01

این ماژول فیبر نوری دارای کانکتور RJ45 به همراه پورت اترنت گیگابایتی با سرعت ۱۰۰۰/۱۰۰/۱۰ مگابیت بر ثانیه است. کاربرانی که در حوزه شبکه مشغول به کار هستند می دانند که کانکتور  RJ45 به همراه پورت SFP دو فاکتور بسیار مهم در شبکه می باشند که ماژول S-RJ01 از هر دو فاکتور پشتیبانی می کند.

این ماژول فیبر نوری میکروتیک می تواند سیگنال های اترنت RJ45 را از طریق پورت SFP به سیگنال های فیبر نوری که به آن ها پالس گفته می شود تبدیل کند.

به عبارت دیگر با ماژول S-RJ01 میکروتیک  (Mikrotik)به کاربران اجازه می دهد از هر دو فناوری RJ45 و SFP استفاده کنند. برند میکروتیک این مبدل پورت SFP به پورت اترنت ۱۰۰۰/۱۰۰/۱۰ را به منظور استفاده درون شبکه طراحی و تولید نمود.

اگر هنوز هم متوجه کاربرد این ماژول فیبر نوری نشدید به این مثال توجه کنید. فرض کنید دستگاهی در شبکه دارید که دارای پورت اترنت گیگابایتی نمی باشد یا اگر هم دارای پورت اترنت گیگابایتی است ولی این پورت مشغول می شود. در هر صورت که اگر شما در شبکه نیازمند پورت اترنت گیگابایتی باشید ولی به آن دسترسی ندارید با قرار دادن ماژول S-RJ01 میکروتیک  (Mikrotik)در پورت SFP می توانید این پورت را تبدیل به پورت اترنت گیگابایتی کنید.

لازم به ذکر است بدانید در زمان استفاده از ماژول فیبر نوری میکروتیک S-RJ01 باید دستگاه مقابل نیز دارای همان نوع ماژول فیبر نوری یعنی S-RJ01 یا یک پورت اترنت گیگابایتی ۱۰/۱۰۰/۱۰۰۰ باشد. یعنی زمانی این اتصال فیبر نوری برقرار می شود که هر دو دستگاه از یک نوع ماژول برخوردار باشند.

قابلیت های ماژول فیبر نوری میکروتیک S-RJ01

یکی از مهمترین ویژگی های کمپانی میکروتیک این است که محصولاتی با قابلیت پشتیبانی از تکنولوژی فیبر نوری تولید می کند. در واقع محصولات میکروتیک حداقل به یک یا چند پورت فیبر نوری مجهز هستند. بنابراین کاربرانی که علاقه مند استفاده از ارتباطات فیبر نوری هستند می توانند از این محصولات بهره بگیرند.

ماژول فیبر نوری میکروتیک S-RJ01 یکی از این محصولات است. یکی از قابلیت های این ماژول این است که به کاربران اجازه می دهد در صورتی که به پورت فیبر این ماژول نیاز ندارند آن را تبدیل به پورت اترنت گیگابایتی نموده و در شبکه داخلی استفاده کنند.

از مهمترین ویژگی های این ماژول می توان به پشتیبانی از رابط SFP به منظور اتصال به پورت ‌های SFP دستگاه های مختلف، پشتیبانی از استانداردهای فیبرنوری، تبدیل فیبر نوری به کابل اترنت  (RJ45)و امکان اتصال به تجهیزات شبکه از طریق کابل اترنت گیگابایتی و پشتیبانی از پروتکل ‌های مختلف نظیر   ۱۰/۱۰۰/1000Base-T اشاره نمود.

برند میکروتیک این ماژول را به گونه ای طراحی کرد که با دستگاه های مختلفی سازگار باشد. از جمله این دستگاه ها می توان به Cloud Core Routers، Cloud Router Switches، RB2011 Series و RB260GS Series اشاره کرد.

البته اگر قصد استفاده از مدل های CRS226 / CRS210 را دارید باید بدانید که ماژول میکروتیک S-RJ01 با پورت های +SFP سازگار نمی باشد.

مروری بر ویژگی های ماژول فیبر نوری میکروتیک S-RJ01

• دارای کد محصول S-RJ01 و یک ماژول مسی RJ45 SFP 10/100/1000M
• دارای کانکتور RJ45
• یک ماژول مسی با سرعت انتقال داده و اطلاعات 25Gbps و دارای لینک های داده دو طرفه (bi-directional)
• دارای قابلیت تبدیل پورت SFP به پورت اترنت ۱۰۰۰/۱۰۰/۱۰
• یک رابط سخت افزاری با شاخص MFTP، این شاخص در این نوع ماژول ۱۰۰,۰۰۰ ساعت در دمای ۲۵ درجه سانتی‌گراد می باشد.
• پشتیبانی از مسافت ۱۰۰ متر و امکان انتقال دیتا تا ۱۰۰ متر
• سازگار با استاندارد IEEE Std 802.3TM-2002
• سازگار با فرمت SFP MSA
• امکان کار کردن در دمای ۰ C +85 C
• پشتیبانی از پروتکل ‌های مختلف مانند  ۱۰/۱۰۰/1000Base-T
• پشتیبانی از استاندارد جهانی محیط زیست RoHS
• امکان دسترسی به لایه فیزیکی IC از طریق 2wire serial bus
• دارای منبع تغذیه تک +۳.3V
• دارای قابلیت Hot Pluggable SFP footprint
• سازگار با اکثر پورت های SFP گیگابایتی دستگاه های مختلف شبکه
• سازگار با دستگاه های مختلف نظیر Cloud Core Routers، Cloud Router Switches، RB2011 Series و RB260GS Series
• این ماژول در مدل های CRS226 / CRS210 با پورت های +SFP سازگاری ندارد.

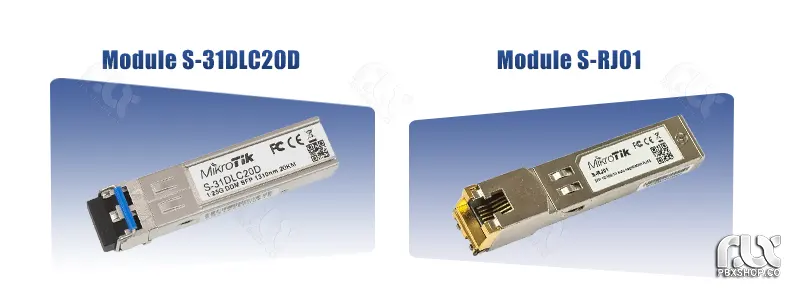

مقایسه ماژول فیبر نوری میکروتیک S-RJ01 با مدل S-31DLC20D

این دو ماژول فیبر نوری میکروتیک از نوع SFP هستند. چرا که سرعت انتقال هر دو رابط سخت افزاری ۱.25Gbps می باشد. از تفاوت های این دو محصول می توان به مسافت اشاره کرد. به این صورت که ماژول میکروتیک S-RJ01 از مسافت ۱۰۰ متر ولی مدل S-31DLC20D از مسافت ۲۰ کیلومتر پشتیبانی می کند.

ماژول میکروتیک S-RJ01 دارای  کانکتور RJ45 ولی مدل S-31DLC20D کانکتور Dual LC UPC دو طرفه دارد.

ماژول میکروتیک S-RJ01 با فرمت و استاندارد SFP MSA  سازگار است. ولی مدل S-31DLC20D دارای فرمت SM SFP می باشد. هر دو ماژول فیبر نوری می توانند در دمای بالا و پایین کار کنند. ولی ماژول S-RJ01 قابلیت کار کردن در دمای ۰ C +85 C ولی مدل S-31DLC20D در دمای -۴۰ to +70C کار می کند. هر دو ماژول فیبر نوری از اکثر دستگاه هایی که پورت فیبر SFP دارند پشتیبانی می کنند.

ولی ماژول میکروتیک S-RJ01 می تواند پورت SFP را به پورت شبکه گیگابیت اترنت ۱۰۰۰/۱۰۰/۱۰ تبدیل کند. در صورتی که مدل S-31DLC20D چنین قابلیتی ندارد.

خرید ماژول فیبر نوری میکروتیک S-RJ01 از مجموعه معتبر پی بی ایکس شاپ

در صورتی که قصد خرید، مشاوره و یا استعلام قیمت ماژول فیبر نوری میکروتیک S-RJ01 را دارید می توانید با کارشناسان متخصص مجموعه معتبر پی بی ایکس شاپ تماس بگیرید.
